15 Novembre 2018

Scelta respingenti per gru a torre fuori esercizio con vento frontale

Valore della reazione massima F sui due riscontri al limite della stabilità

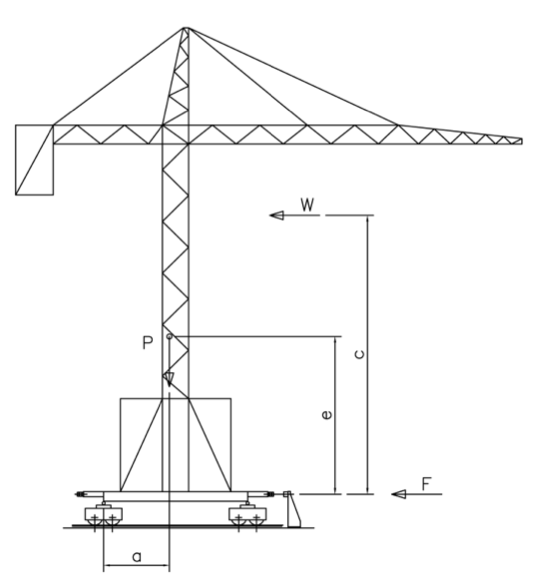

gru a torre vento frontale

P = forza peso totale della gru (daN)

W = forza del vento (daN)

F = forza massima applicabile sui due riscontri al limite della stabilità (daN)



a = distanza baricentro gru dall'asse di ribaltamento (m)

c = distanza forza del vento dall'asse di ribaltamento (m)

d = baricentro delle forze di inerzia orizzontali (m)

e = distanza baricentro forza di inerzia massa gru dall'asse di ribaltamento (m)

Ms (daNm) = P*a = momento stabilizzante gru

Mr (daNm) = W*c = momento ribaltante gru

F (daN) = (Ms - Mr)/e



NB. Ciascun respingente non dovrà avere  una reazione massima superiore a F/2
